Мир 22 Report post Posted Wednesday at 05:15 PM Иногда лампа зарядки при повороте ключа горит в полнакала, заводишь мот зарядка не идёт.. также горит в полнакала... Потом это все проходит каким то образом, и снова лампа горит как нужно. Это генератор? Когда лампа горит как надо зарядка на аккуме 13,6-14в Share this post Link to post Share on other sites
Мир 22 Report post Posted Wednesday at 08:02 PM Эл.схема на 1150й GS есть у кого? Share this post Link to post Share on other sites
Otton 193 Report post Posted Wednesday at 08:57 PM Контакт где то плохой, похоже. Share this post Link to post Share on other sites
Nick371 126 Report post Posted Thursday at 03:41 AM 7 часов назад, Мир сказал: Эл.схема на 1150й GS есть у кого? Share this post Link to post Share on other sites
Мир 22 Report post Posted Thursday at 05:05 AM 1 час назад, Nick371 сказал: Не пойму как этой схеме разобраться... Думал может есть у кого цветная как раньше... где видно какой проводок куда идёт. Share this post Link to post Share on other sites
Nick371 126 Report post Posted Thursday at 05:12 AM 6 минут назад, Мир сказал: Не пойму как этой схеме разобраться... Думал может есть у кого цветная как раньше... где видно какой проводок куда идёт. Есть цветная от Р-ки. Основные моменты схожи. Если интересно, кинь мыло в личку - пришлю. Share this post Link to post Share on other sites
Мир 22 Report post Posted Thursday at 05:13 AM Только что, Nick371 сказал: Есть цветная от Р-ки. Основные моменты схожи. Если интересно, кинь мыло в личку - пришлю. Ок,спасибо! Share this post Link to post Share on other sites
danuer 29 Report post Posted Friday at 06:44 AM В 08.04.2021 в 08:05, Мир сказал: Не пойму как этой схеме разобраться... Думал может есть у кого цветная как раньше... где видно какой проводок куда идёт. Предлагаю проверить цепь от замка зажигания S9060 через предохранитель F9200 через лампу H9240 на D+ (Х9242) генератора. Тусклая лампа вероятней всего говорит о просадке напряжения в цепи возбуждения гены. Если в цепи все норм, то наверно на обмотки ротора надо глядеть. По цветам там проблем вроде нет, все подписано на схеме, я обычно кладу лист с обозначениями цветов и лист схемы, что бы прочитать и найти на мотике. 1 Share this post Link to post Share on other sites
Мир 22 Report post Posted Friday at 07:57 AM 1 час назад, danuer сказал: Предлагаю проверить цепь от замка зажигания S9060 через предохранитель F9200 через лампу H9240 на D+ (Х9242) генератора. Тусклая лампа вероятней всего говорит о просадке напряжения в цепи возбуждения гены. Если в цепи все норм, то наверно на обмотки ротора надо глядеть. По цветам там проблем вроде нет, все подписано на схеме, я обычно кладу лист с обозначениями цветов и лист схемы, что бы прочитать и найти на мотике. По Вашим номерам все верно получается) но как это самому по этой схеме сделать не понимаю(( Например какого цвета провод подходит к генератору от лампы зарядки? Share this post Link to post Share on other sites

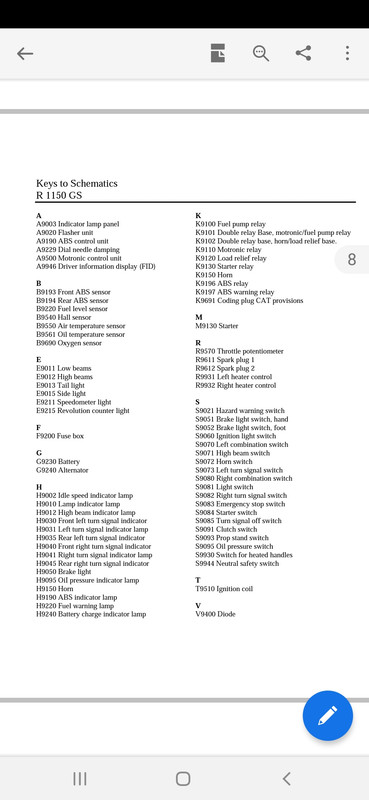

danuer 29 Report post Posted Friday at 08:02 AM 3 минуты назад, Мир сказал: По Вашим номерам все верно получается) но как это самому по этой схеме сделать не понимаю(( Например какого цвета провод подходит к генератору от лампы зарядки? BL = blue , голубой, 8 страница мануала со схемами, "Keys to Shematics" называется 5 минут назад, Мир сказал: По Вашим номерам все верно получается) но как это самому по этой схеме сделать не понимаю(( Например какого цвета провод подходит к генератору от лампы зарядки? около проводов есть буквенный код цвета и сечение (толщина), когда в крупных узлах есть похожие по цвету провода можно по сечению отличать, ну либо отслеживать куда-откуда. Но в вашем случае пока все просто, 1-2 провода везде. На замке зажигания только побольше, но там все надо инспектировать и пропаивать если что то не так, слабовато оно реализовано. Share this post Link to post Share on other sites
Мир 22 Report post Posted Friday at 08:11 AM 7 минут назад, danuer сказал: BL = blue , голубой, 8 страница мануала со схемами, "Keys to Shematics" называется А как увижу что он подходит к H9240..?именно голубой? Где возле номера н9240 написано что он голубой? Share this post Link to post Share on other sites
danuer 29 Report post Posted Friday at 08:20 AM 12 минут назад, Мир сказал: А как увижу что он подходит к H9240..?именно голубой? я не понимаю вопроса... или вы не понимаете с чем придется иметь дело.... Н9240 - лампа, индикатор заряда на приборке, голубой провод от нее идет на гену, второй провод от лампы другой цветовой маркировки и он идет через предохранитель на разъем замка зажигания. перед страницей со схемой есть список всех обозначений с названиями элементов, в начале мануала есть расшифровки обозначений и цветов и тд, далее по мануалу есть диаграммы с расположением узлов и жгутов как они лежат. Вроде если сесть и вдумчиво по порядку прочитать мануал то все будет понятно, дальше на месте 3 листа перед собой положили и айда мот курочить ))) 2 Share this post Link to post Share on other sites
Мир 22 Report post Posted Friday at 08:31 AM 10 минут назад, danuer сказал: я не понимаю вопроса... или вы не понимаете с чем придется иметь дело.... Н9240 - лампа, индикатор заряда на приборке, голубой провод от нее идет на гену, второй провод от лампы другой цветовой маркировки и он идет через предохранитель на разъем замка зажигания. перед страницей со схемой есть список всех обозначений с названиями элементов, в начале мануала есть расшифровки обозначений и цветов и тд, далее по мануалу есть диаграммы с расположением узлов и жгутов как они лежат. Вроде если сесть и вдумчиво по порядку прочитать мануал то все будет понятно, дальше на месте 3 листа перед собой положили и айда мот курочить ))) Спасибо Вам за подробные объяснения! 1 Share this post Link to post Share on other sites
